【SketchUp教程】SketchUp 学习第7节：导出与导入

2月20日 06:49发布

110

图片[1]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

图片[2]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

点击下方

点击步数赚钱了！！！

每天5分钟，学习真轻松。

图片[3]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

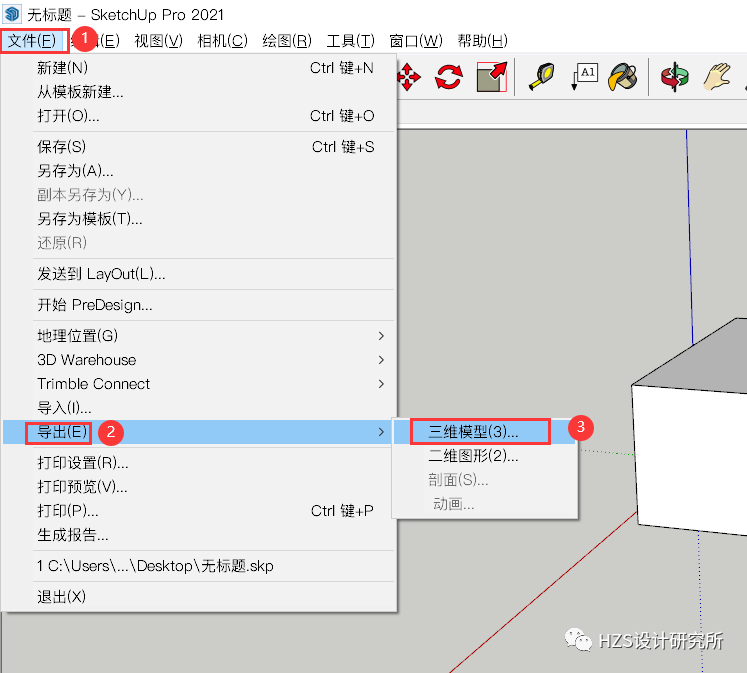

常用的将SU模型导出到3Dmax步骤

文件-导出-三维模型

图片[4]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

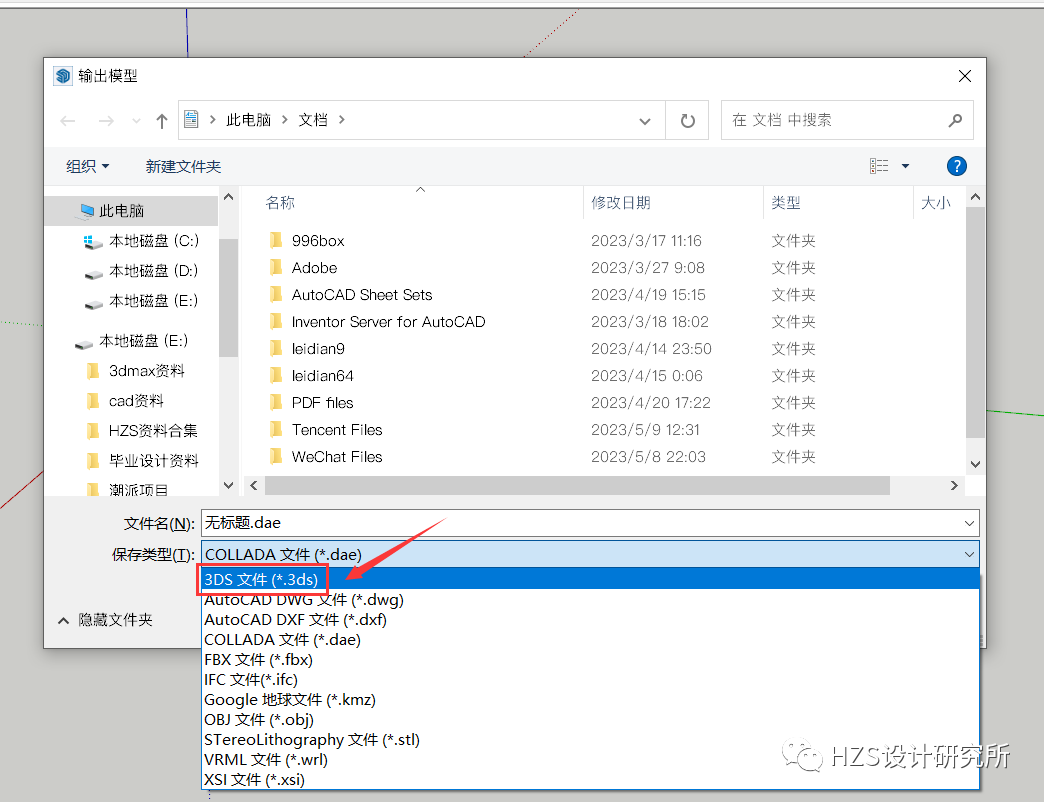

3DS文件也就是3dmax的格式

图片[5]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

可以看到有选项，将比例调整为毫米。保证单位的同统一。

图片[6]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

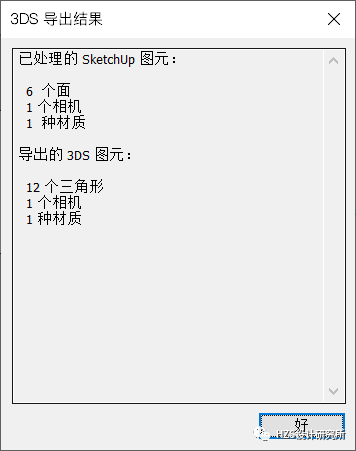

可以看到导出的结果的统计。

图片[7]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

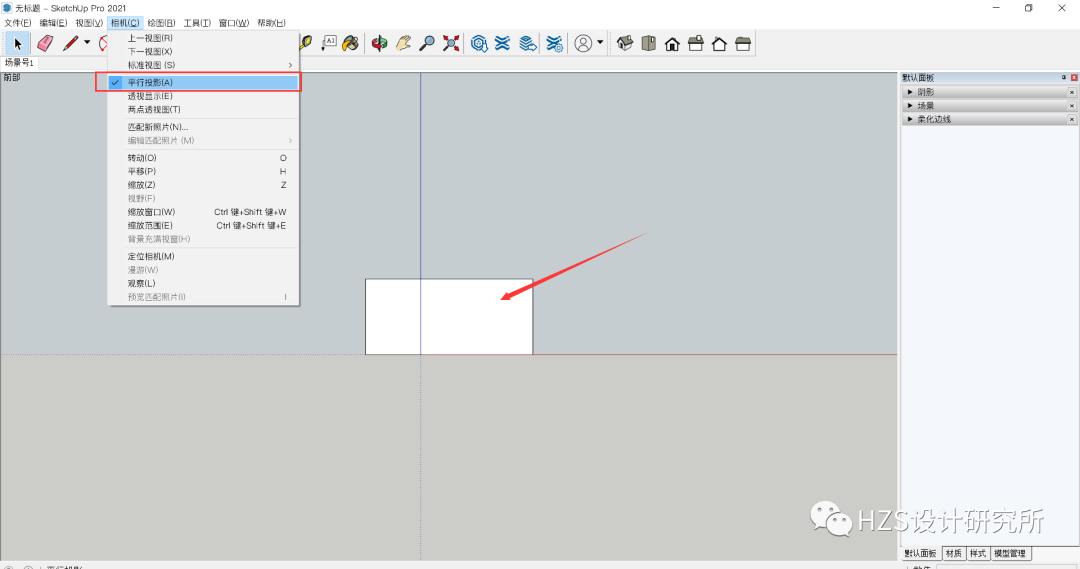

接着是导出二维图形，首先我们要设置为平行投影。保证绝对的二维。

图片[8]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

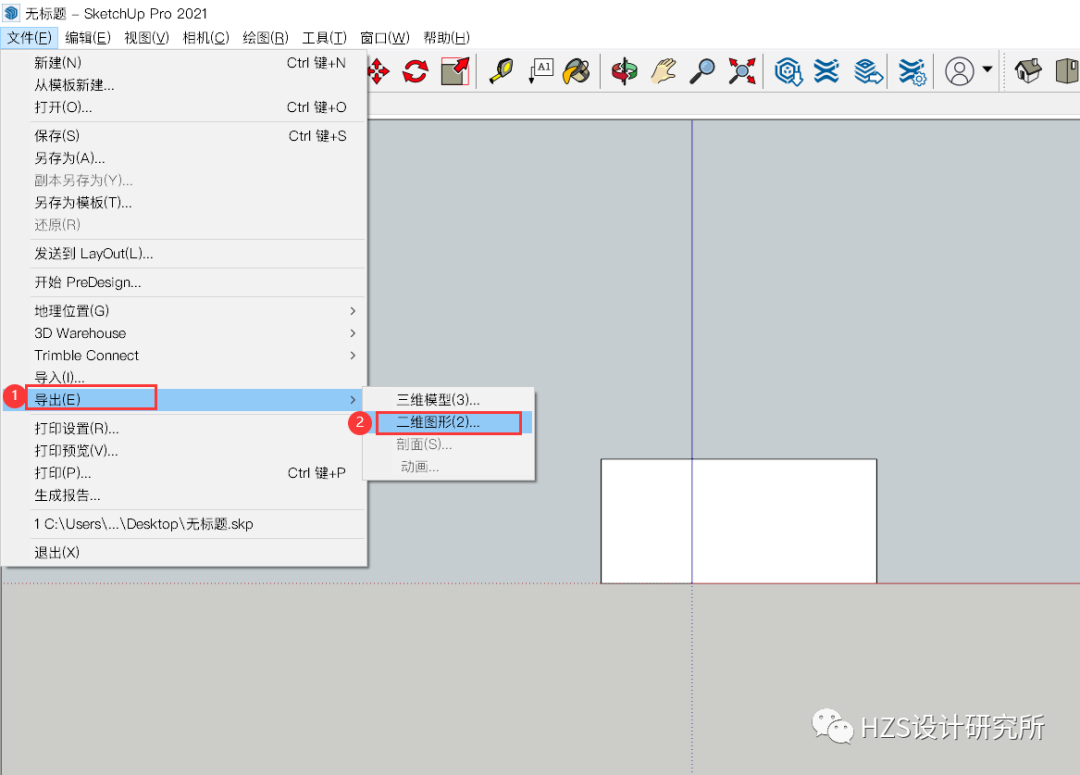

文件-导出-二维图形

图片[9]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

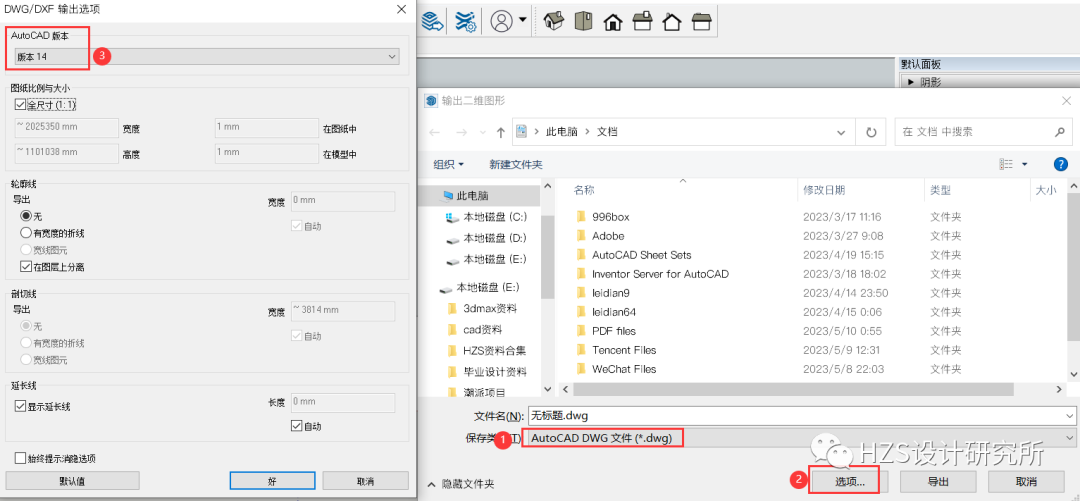

在导出为cad格式的情况下，打开选项，调整对应的版本，来保证能打开。

图片[10]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

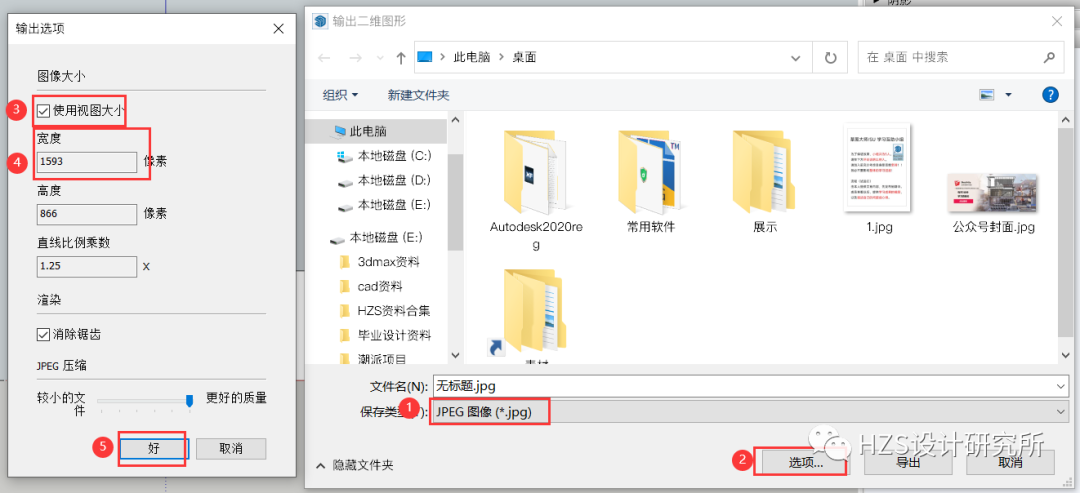

在保存jpg的选项中，里面有输出选项，可以对图片的画质进行设置，当画面的像素尺寸越大，导出越清晰。

（请尝试3000/5000/8000的画质对比）

图片[11]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

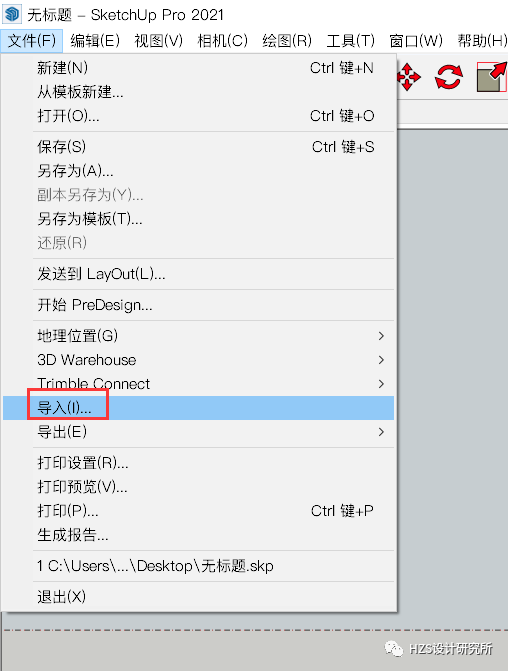

有导出那么就会有导入，文件-导入

图片[12]-【SketchUp教程】SketchUp 学习第7节：导出与导入 - 由甫网-由甫网

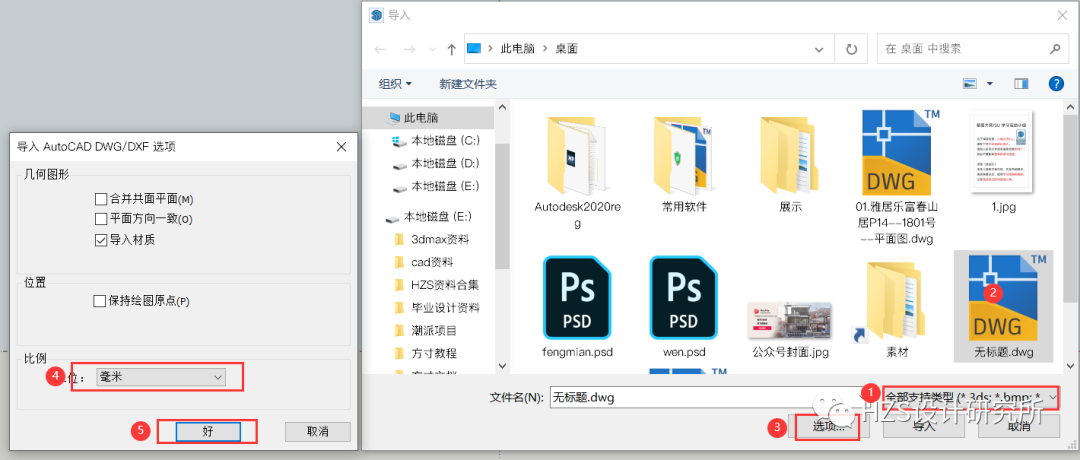

导入时，请选择全部支持类型，这样无论是dwg还是jpg等全部都会显示。在导入dwg时，点击选项，可以设置比例为毫米。这样导入到SU的图纸就能单位统一。

谢谢大家观看！
